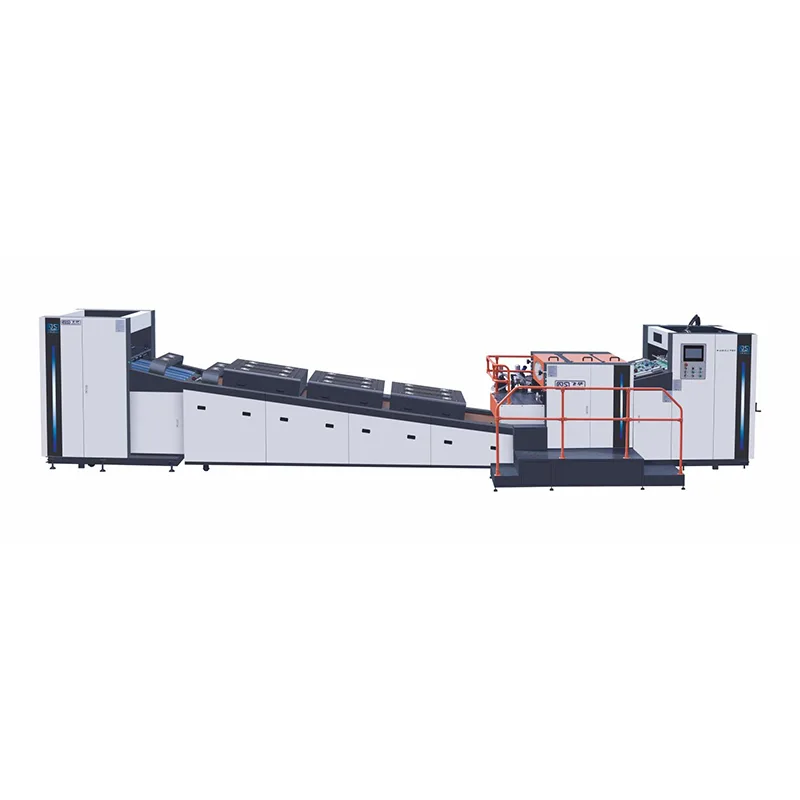

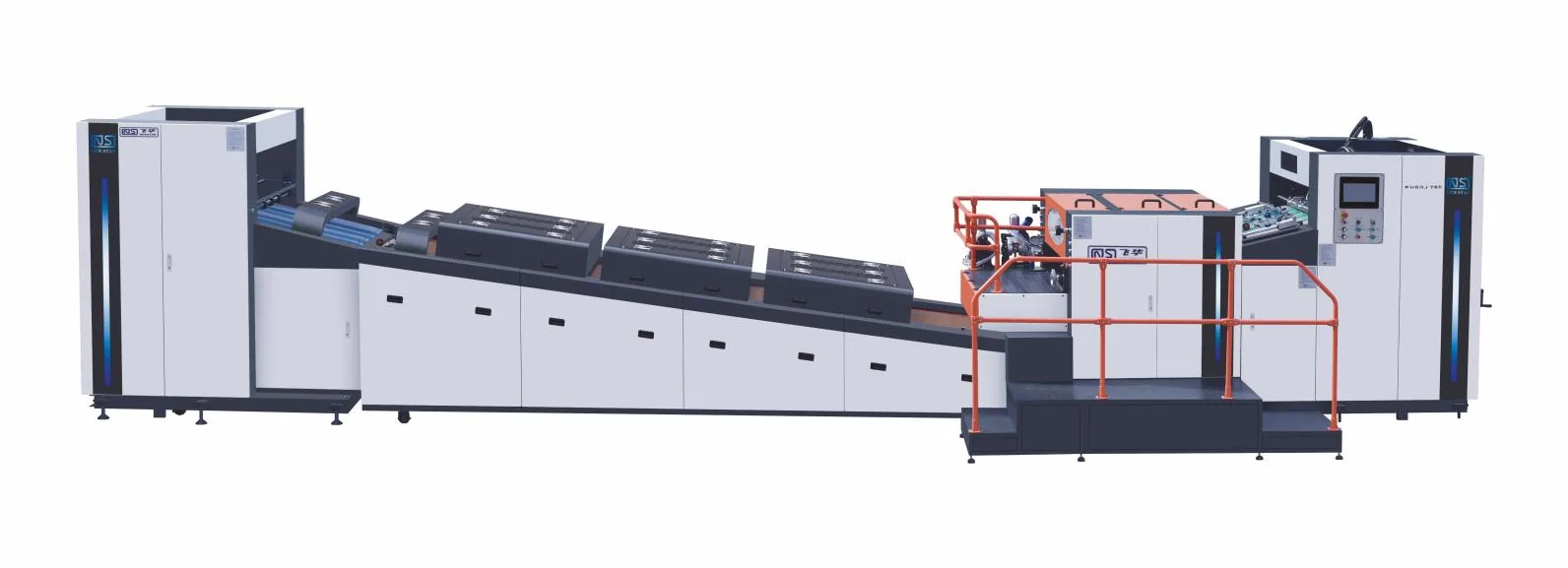

FHSGJ-760 Volautomatische, snelle lakmachine met volledige vlek

Toepassingsgebied

TNEW STAR FHSGJ-760 Volautomatische hogesnelheidsvernismachine gelanceerd door ons bedrijf, die de drukeigenschappen kan verbeteren: waterdicht, stofdicht, oppervlakteverfraaiing, enz. Het is geschikt voor posters, boeken, brochures, kleurendozen, kleurendoosverpakkingen, enz. Vernisproces!

Technische parameters

Gedetailleerde configuratie

(1) Standaard machinestructuur

1. Automatische feeder

2. Coatingunit (UV-olie/glansolie op waterbasis)

3. Droogtransportsysteem (UV-droger / IR-droger)

4. Automatische stapelaar

5. Automatisch controlesysteem

(2) Machineconfiguratie en technische specificatie

1. Automatische papierinvoer

- Hoge betrouwbaarheid zorgt voor een snelle en soepele papierinvoer.

- Uitgerust met een gevoelige elektromechanische dubbele spanningsdetector en een schot voor vreemde voorwerpen, zal de machine onmiddellijk stoppen als deze abnormaal is.

- Nauwkeurige en betrouwbare voor- en zijmeter.

2. Coatinggastheer

- Coatingsnelheid tot 6000-9000 vellen/uur.

- Met behulp van een opdruktrommel met grote diameter, trommel door dynamische balans, oliefilm plat bedekken. Olieoverdracht met dubbele as, schraper, eenvoudige en betrouwbare controle van olie.

- De coatingtrommel maakt gebruik van een schroefvaste kleminrichting, die eenvoudig en duurzaam is.

- Roller voorwaartse en achterwaartse olieoverdrachtstructuur, eenvoudige conversie, flexibele dikteaanpassing.

De FHSGJ-760 1050 is verkrijgbaar met optionele keramische rasterwalsen en rakelmessen.

3. UV-droogapparatuur (UV-droger + IR-droger) Grote upgrade met optionele UV-LED-lampen

- UV-droogapparatuur maakt gebruik van drie UV-kwiklampen, die UV-lak snel kunnen laten stollen.

- Voorzien van vol/half licht conversie.

- Ingebouwde automatische temperatuurregeling en elektronisch abnormaal springen.

- IR-droogapparatuur op waterbasis, kan lak op waterbasis drogen.

-LED-lampen gebruiken een uithardingsproces bij lage temperaturen om de papierkwaliteit te garanderen en de vernis sneller te laten afkoelen, waardoor u een ervaring van hogere kwaliteit krijgt!

4. Automatische papierstapelaar

- De papierstapelaar is uitgerust met een automatisch papierlaadplatform.

- Foto-elektrische pneumatische dubbelzijdige papierleveller en sterk papier, plat en langzaam; tussenapparaat om het vrijkomen van dikke papiertraagheid te voorkomen; Middelgroot bereik voor een soepele en nette papierontvangst.

- Uitgerust met koelventilator en optionele koelairconditioning.

- Indicatielampje voor abnormale status en veiligheidsdetectiesysteem om het personeel snel op de hoogte te stellen van een abnormale status.

5. Automatische controle

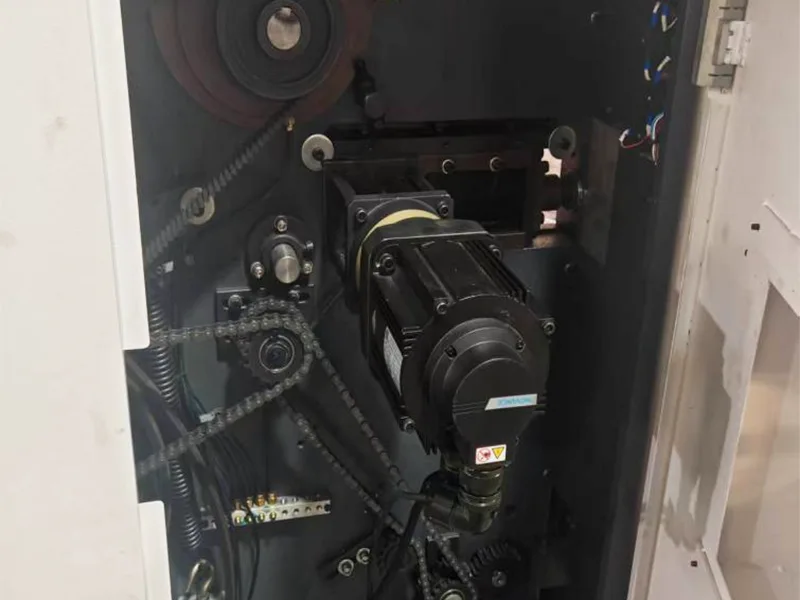

- De motor GEBRUIKT snelheidsregeling met frequentieomzetting, veilig en betrouwbaar.

- De hele machine GEBRUIKT PLC-programmeerbare besturing, eenvoudige bediening, eenvoudig onderhoud.

- Alle delen van de kabel zijn verbonden via een snelle connector, eenvoudig te installeren.

【1】 Automatische feeder (geen asaandrijfmotor)

【2】Coatingsysteem (UV-olie/glanzende olie op waterbasis)

【3】IR-droogtransportband (UV-droger + IR-droger)

(1) FHSGJ-760 Volautomatische hogesnelheids-/puntvernismachineconfiguratielijst

(2)

(3) FHSGJ-760 Volautomatische hogesnelheids-/puntvernismachine Gereserveerde onderdelen

Parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd en het daadwerkelijke product prevaleert.

Volautomatische hogesnelheids-/puntvernismachine

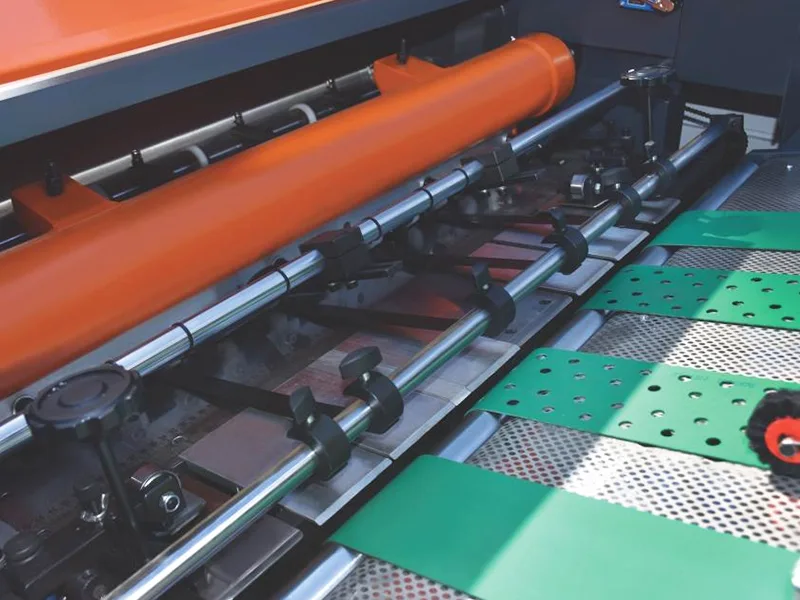

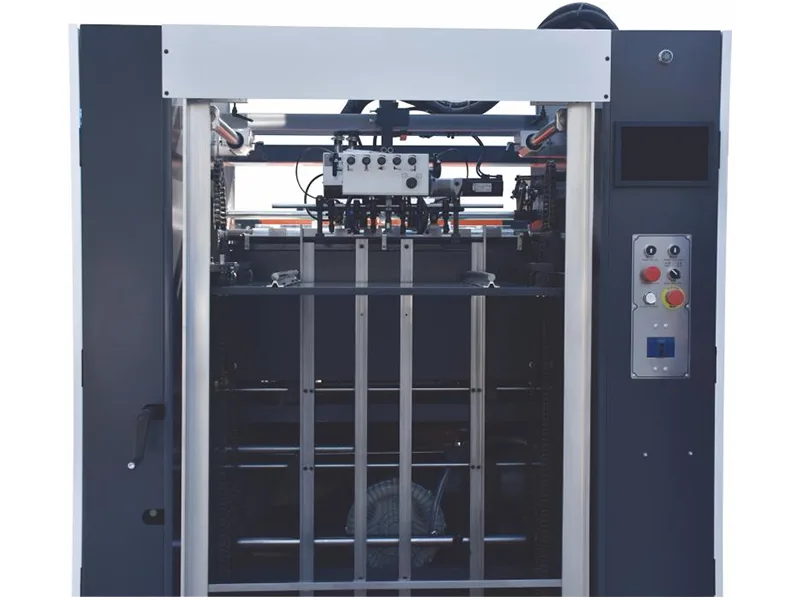

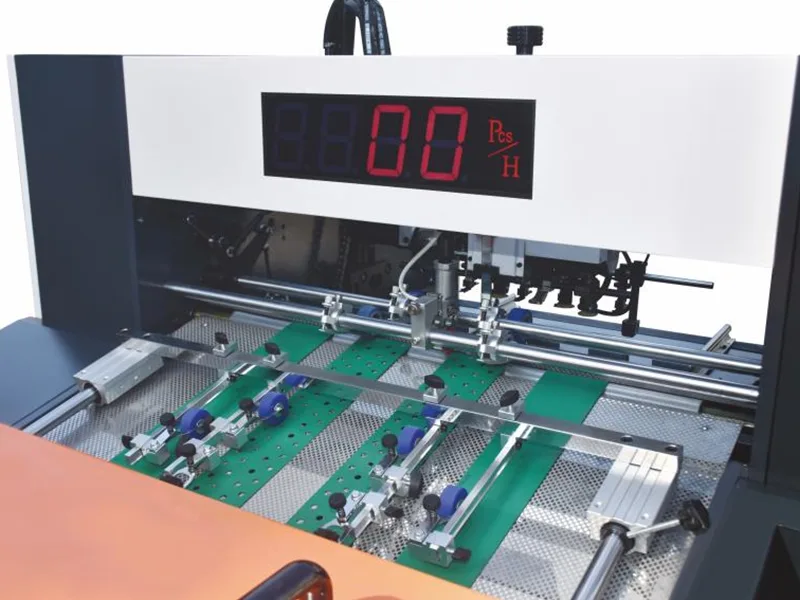

(1) Automatische invoer

1. Gebruik een snelle offsetpersinvoer (9000 vellen / uur) om een ​​snelle en stabiele werking te garanderen

2.Papier foto-elektrische besturing, automatisch heffen

3. Dubbele bescherming voor het optillen van de feeder

4. Met behulp van het nieuwste ontwerp van de papierstapelaar kan de hele lade naar binnen worden geschoven en kan de lade direct na het afdrukken naar binnen worden geschoven, zonder handmatige papiersortering. Er kan ook een voorstapelaar worden gebruikt. tweezijdige keuze. Bespaar enorm veel papiertijd en verminder de arbeidsintensiteit van operators.

5.Dual-sheet-detector

6.Olievrije vacuümpomp

7. We hebben een functie toegevoegd waarmee de machine de lakpositie van het papier kan aanpassen met behulp van de voor- en zijgeleiders zonder de printplaat te demonteren als de positie van het papier onnauwkeurig is.

8. Er is een nieuw controlescherm toegevoegd aan de invoer, zodat gebruikers de status van de papierinzameling bij het papierinzamelingsstation kunnen zien zonder dat ze zich hoeven te verplaatsen.

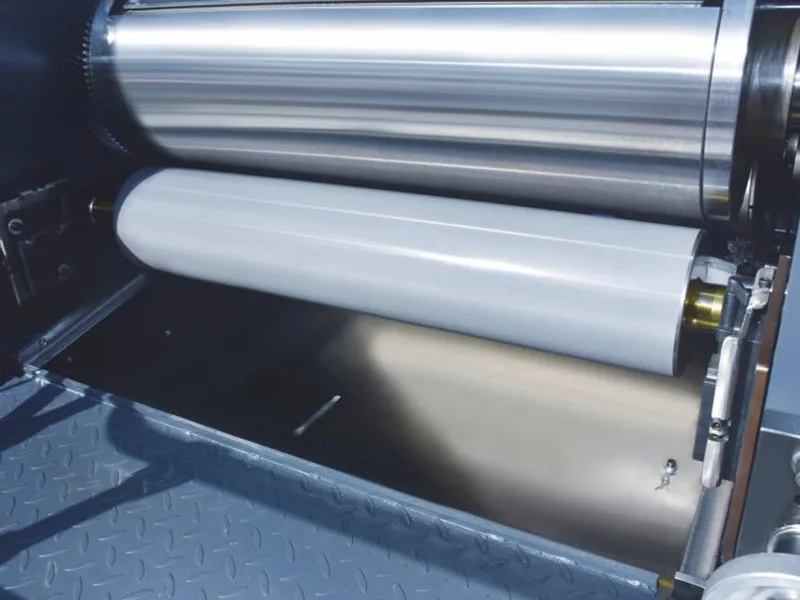

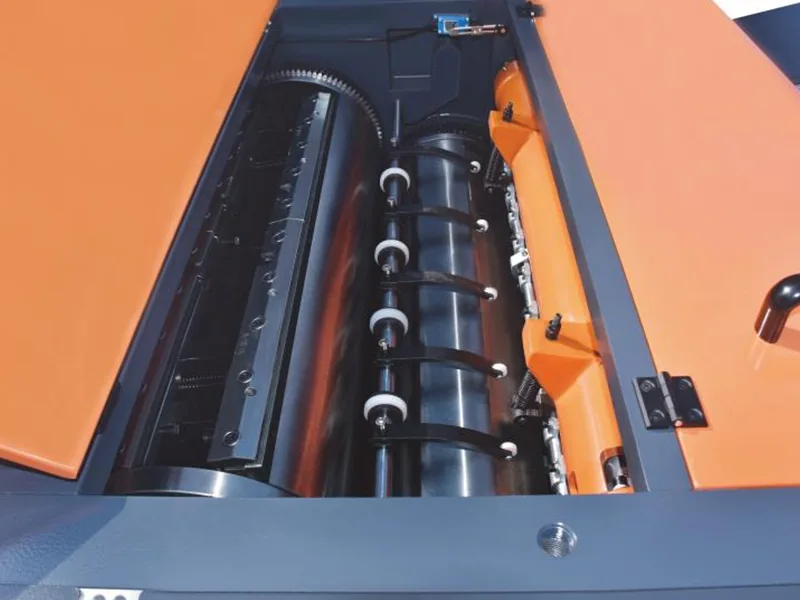

(2) Coatinggedeelte

2 Coatinggastheer

1. Dekencoating: fijn en gelijkmatig.

2. Getande papierinvoer: geen papierrol, soepele papierinvoer met hoge snelheid.

3. Geïmporteerde materiaaldoseerrollen, instelbare oliedikte in zowel voorwaartse als achterwaartse rotatie.

4. Wandpaneel hoofdunit: integraal HT200-gietstuk, 80 mm dik.

5. Versterkte HT200-gietbasis, stabiele werking op hoge snelheid, duurzame lagers.

6. Drukrol met grote diameter, dynamisch uitgebalanceerd voor gelijkmatige oliecoating.

7. Detectie van ontbrekend vel en verkeerde uitlijning om de nauwkeurigheid van de registratie te garanderen.

8. Snelspanplaat.

9. Ontwerp met dubbele oliepomp voor eenvoudiger schoonmaken.

10. Oliecarter en rakel zijn voorzien van een Teflon-coating, antiaanbaklaag.

- Coatingsnelheid tot 6000-9000 vellen/uur.

- Met behulp van een opdruktrommel met grote diameter, trommel door dynamische balans, oliefilm plat bedekken. Olieoverdracht met dubbele as, schraper, eenvoudige en betrouwbare controle van olie.

- De coatingtrommel maakt gebruik van een schroefvaste kleminrichting, die eenvoudig en duurzaam is.

- Roller voorwaartse en achterwaartse olieoverdrachtstructuur, eenvoudige conversie, flexibele dikteaanpassing.

- Optionele keramische rasterwals en caviteitsschraper of gewone schraper.

Nieuwe functies:Om het voor klanten gemakkelijker te maken om van printplaat te wisselen, hebben we deze functie geüpgraded om een ​​aanpassing in één stap te bereiken.

De FHSGJ-760 1050 is verkrijgbaar met optionele keramische rasterwalsen en rakelmessen.

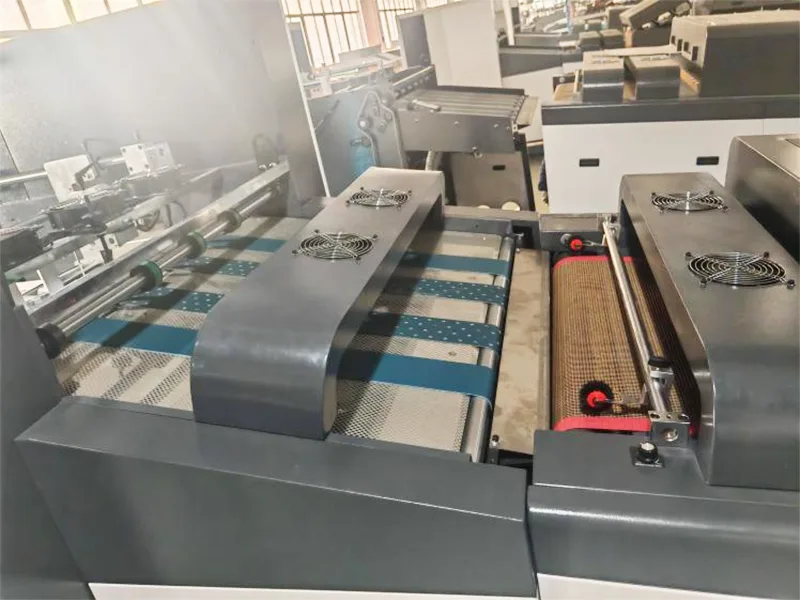

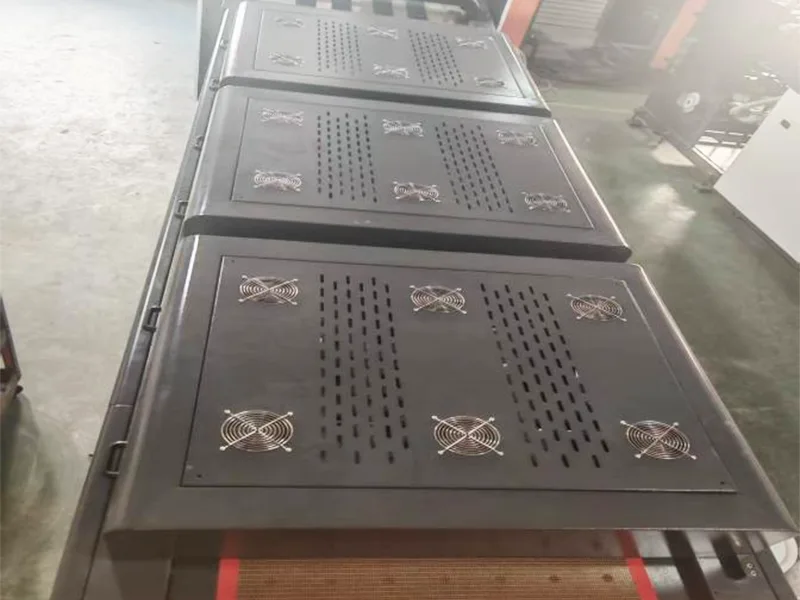

(3) IR-droog- en UV-uithardingssysteem

3. UV-droogapparatuur (UV-droger + IR-droger) Grote upgrade met optionele UV-LED-lampen

- UV-droogapparatuur maakt gebruik van drie UV-kwiklampen, die UV-lak snel kunnen laten stollen.

- Voorzien van vol/half licht conversie.

- Ingebouwde automatische temperatuurregeling en elektronisch abnormaal springen.

- IR-droogapparatuur op waterbasis, kan lak op waterbasis drogen.

- De oven is uitgerust met een temperatuursensor en er is een veiligheidsdraad onder de lampenkap geïnstalleerd om te voorkomen dat papier gaat drijven en dat de lamp vlam vat.

- De oven heeft een automatische heffunctie, is brandveilig en maakt een eenvoudige lampvervanging mogelijk.

- Teflon transportband met automatisch afwijkingscorrectiesysteem.

- Volledige proceszuiging van papierinvoer en afzuigventilatie.

- Ventilatorkoeling en apparaat voor het overslaan van papier.

- LED-lampen gebruiken een uithardingsproces bij lage temperaturen om de papierkwaliteit te garanderen en de vernis sneller te laten afkoelen, waardoor u een ervaring van hogere kwaliteit krijgt!

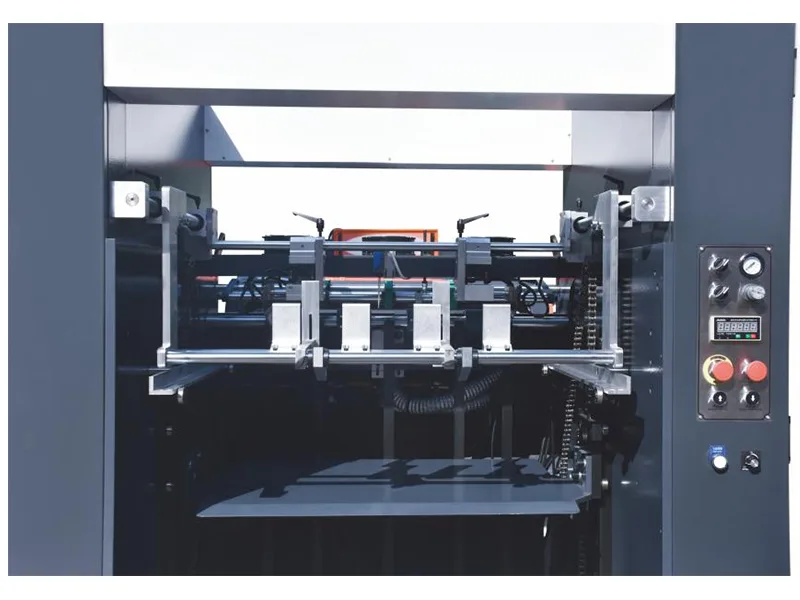

(4) Automatisch leveringssysteem

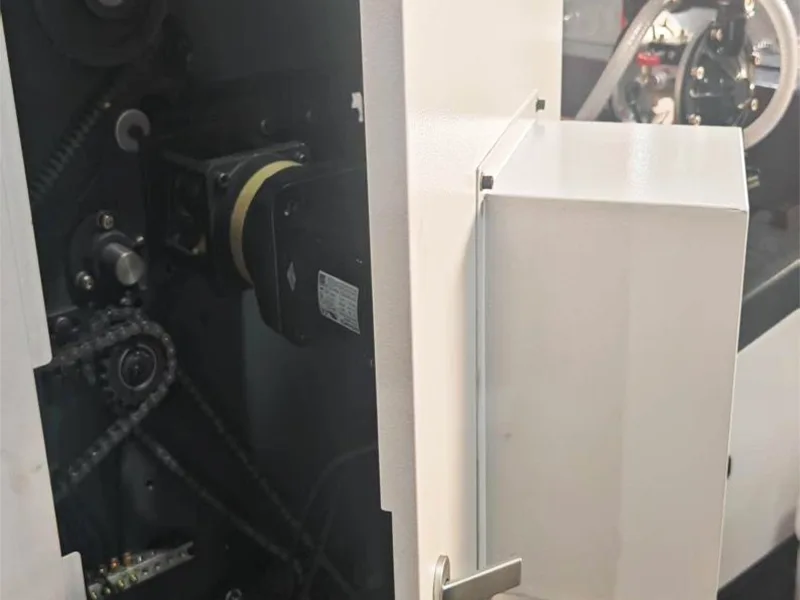

5. Automatische controle

- De motor GEBRUIKT snelheidsregeling met frequentieomzetting, veilig en betrouwbaar.

- De hele machine GEBRUIKT PLC-programmeerbare besturing, eenvoudige bediening, eenvoudig onderhoud.

- Alle delen van de kabel zijn verbonden via een snelle connector, eenvoudig te installeren.

1.Papier foto-elektrische besturing, automatisch heffen

2. Dubbele bescherming voor het optillen van de feeder

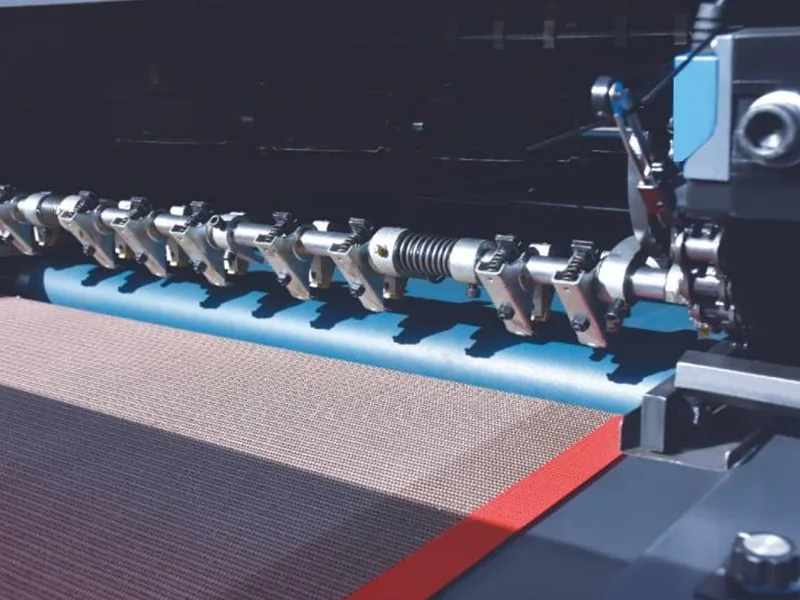

3. Uitgerust met een pneumatische papierklepfunctie, kunt u het aantal en de tijd van de papierslag instellen om netheid te garanderen

4. Disorderly papier automatische neerlaatfunctie

5. Komt overeen met een detectiesysteem voor papierstoringen om intelligente vertraging te bereiken.
